AWT100无线通信终端测试设备制造 技术要点与生产流程解析

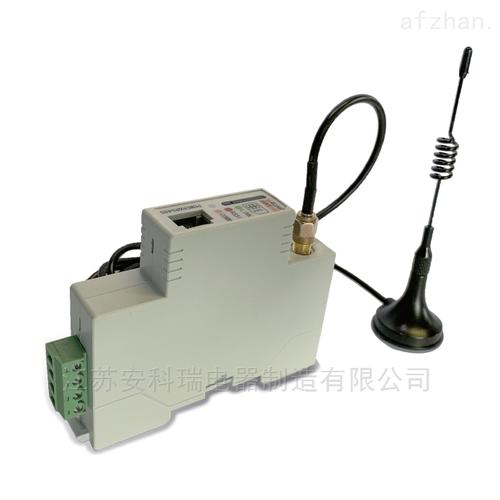

随着物联网和智能电网的快速发展，无线通信终端作为数据采集与传输的核心设备，其性能稳定性至关重要。AWT100无线通信终端是一款广泛应用于电力监控、工业自动化和智能家居等领域的通信设备。为确保每一台AWT100终端出厂后能够可靠运行，专用测试设备的制造成为生产链条中的关键环节。本文将深入探讨AWT100无线通信终端测试设备的制造流程、技术要点及质量控制策略。

一、AWT100终端测试需求分析
AWT100终端通常支持多种无线通信制式（如4G、5G、LoRa、NB-IoT等），具备数据透传、协议转换和远程管理功能。因此，其测试设备需要覆盖以下核心测试项目：

1. 射频性能测试：包括发射功率、接收灵敏度、频率误差、调制精度等。
2. 通信协议一致性测试：验证终端与基站或模拟服务器之间的协议交互是否符合标准。
3. 功能测试：如数据上报、远程配置、断线重连、休眠唤醒等。
4. 环境适应性测试：高温、低温、湿热等条件下的工作稳定性。
5. 电气安全测试：电源适应性、浪涌抗扰度、静电放电等。

二、测试设备系统架构设计
针对上述需求，AWT100终端测试设备通常采用模块化架构，主要包括：

• 主控单元：工控机或嵌入式主板，运行测试软件，调度各模块。
• 射频测试模块：矢量信号发生器、频谱分析仪、射频开关矩阵等。
• 协议模拟模块：基站模拟器或协议栈软件，用于模拟网络侧行为。
• 数据接口模块：串口、网口、USB等，用于与终端交互。
• 电源管理模块：可编程电源，模拟不同供电条件。
• 环境控制模块（可选）：温箱、振动台等。
• 测试夹具：针对AWT100终端定制的机械与电气接口，确保快速装夹与稳定连接。

三、制造流程与关键技术

1. 需求细化与方案评审：根据AWT100终端的规格书和测试标准，明确测试项、精度要求和节拍时间，完成系统方案设计。
2. 硬件选型与电路设计：选择满足精度和速度的仪器模块，设计射频链路、接口保护电路和电源分配网络。注意射频走线的阻抗匹配和屏蔽，减少干扰。
3. 结构设计与夹具制造：根据终端外形设计测试夹具，采用弹性探针或射频连接器保证接触可靠。夹具需具备防呆设计，避免误操作。
4. 软件开发：基于LabVIEW、C#或Python开发测试序列，实现自动化测试。软件应具备数据记录、报表生成和异常报警功能。对于协议测试，需集成协议栈模拟器。
5. 系统集成与联调：将各模块组装后，进行自校准和比对测试。使用已知合格的标准终端验证测试系统的准确性。
6. 小批量试产与优化：通过试产暴露问题，优化测试节拍和稳定性。通常需要将测试节拍控制在30秒至2分钟以内。
7. 量产复制与维护：固化设计后批量制造测试设备，并建立定期校准和维护机制。

四、质量控制与标准化
测试设备自身的可靠性直接影响测试结果。制造过程中需遵循以下质量控制措施：

• 所有射频仪器定期送检，确保量值溯源。
• 测试软件版本控制，避免未经授权的修改。
• 建立测试设备点检表，每日开机后进行自检。
• 对测试数据进行统计分析，监控测试系统重复性和再现性（GR&R）。
• 制定操作规范，培训测试人员。

五、挑战与趋势
AWT100终端不断升级，对测试设备提出更高要求：

• 多模多频测试：需支持多种通信制式，测试成本增加。可采用综合测试仪减少设备数量。
• 高吞吐量：量产线要求更快的测试速度，需优化并行测试和射频切换时间。
• 智能化：引入机器学习分析测试数据，预测终端潜在缺陷。
• 柔性制造：测试设备需兼容不同型号，通过软件配置快速换型。

AWT100无线通信终端测试设备的制造是一项跨学科系统工程，涉及射频、自动化、软件和机械等多领域技术。通过合理的架构设计、严谨的制造流程和完善的质量控制，才能打造出高效、稳定的测试设备，为AWT100终端的大规模生产保驾护航。随着通信技术演进，测试设备也将向更智能、更高速和更柔性的方向发展。
